Svorka-na ultrazvukových průtokoměrech dokáže efektivně zvládnout vysokotlaké-aplikace, protože se montují externě na stěny potrubí, aniž by pronikaly do potrubního systému. Protože snímače nikdy nepřijdou do kontaktu s proudící kapalinou, tlak v potrubí nepředstavuje žádné přímé omezení pro samotné měřicí zařízení-, záleží pouze na strukturální integritě potrubí.
Pochopení možností upínání-tlaku ultrazvukového průtokoměru
Theultrazvukový průtokoměrupnutí-na designu vytváří zásadní výhodu v prostředí s vysokým-tlakem. Tradiční inline měřiče musí odolat vnitřnímu tlaku kapaliny přes smáčené součásti, alesvorka na ultrazvukovém průtokoměrus fungují zcela z vnějšku potrubí.
Proč externí montáž odstraňuje meze tlaku

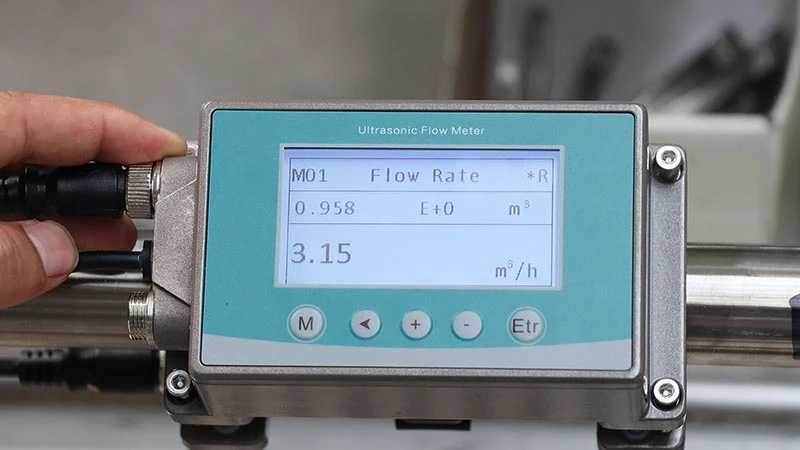

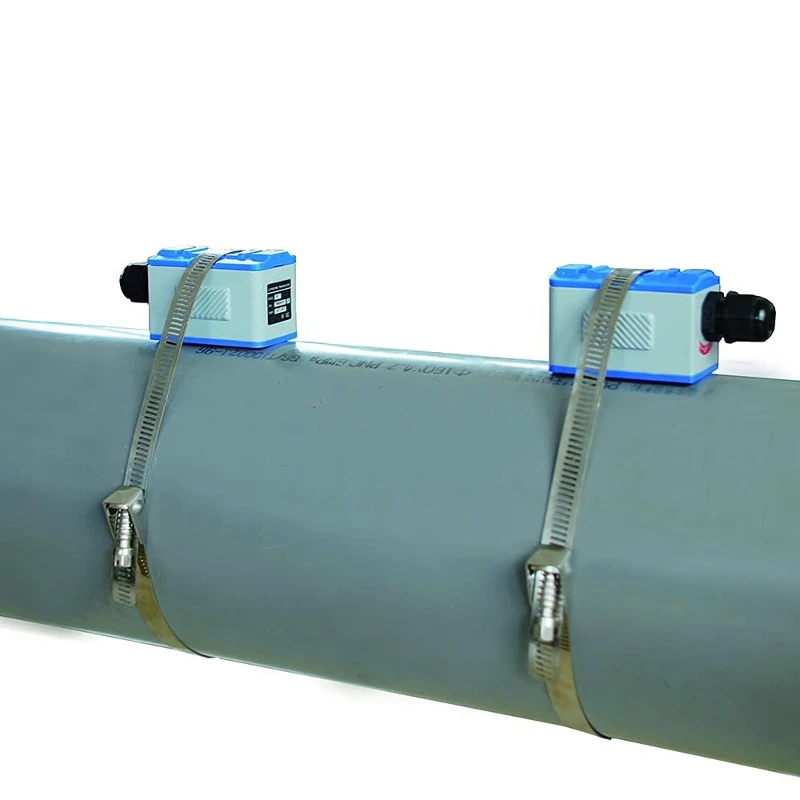

Když nainstalujete ultrazvukovou svorku na průtokoměr, snímače se připevní k vnějšímu povrchu potrubí pomocí montážních přípravků nebo páskovacích systémů. Tyto senzory vysílají a přijímají ultrazvukové signály, které procházejí stěnou potrubí, procházejí proudící tekutinou a vracejí se protější stěnou. Samotné potrubí obsahuje tlak-ne průtokoměr.
V ropných a plynových aplikacích,svorku-na ultrazvukovém průtokoměrus pravidelně měří průtoky v potrubích provozovaných na několik tisíc PSI. Řada Flexim FLUXUS například pracuje s „bez omezení maximálního tlaku“ pro ocelové trubky, jak je dokumentováno v aplikacích v terénu. Princip měření zůstává nezměněn, ať potrubí obsahuje kapalinu při 50 PSI nebo 5 000 PSI.
Jak funguje technologie upínání ultrazvukového průtokoměru

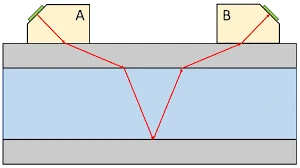

Upínací-přístup ultrazvukového průtokoměru využívá{1}}měření doby průchodu. Dva snímače namontované na opačných stranách potrubí vysílají ultrazvukové impulsy proudícím médiem. Jeden impuls se pohybuje se směrem proudění, druhý proti němu. Časový rozdíl mezi těmito signály odhaluje rychlost proudění.
Tento princip měření závisí na přenosu akustického signálu stěnou potrubí a kapalinou-ne na vnitřním tlaku. Ať už měříte vodu při 100 PSI nebo ropu při 2 000 PSI, výpočet doby přepravy zůstává stejný.
Upínací ultrazvukový průtokoměr pro vodu a-vysokotlaké kapaliny
Různé typy kapalin představují různé výzvy pro ultrazvukové měření, ale samotný tlak jen zřídka vytváří problémy pro správně nainstalovanou svorku na ultrazvukovém průtokoměru.
Aplikace vodního systému
Svorka na ultrazvukovém vodoměru zvládá rozvody komunální vody, chladicí systémy a průmyslovou procesní vodu v celém tlakovém spektru. Městské vodovodní sítě obvykle pracují při 40-100 PSI, zatímco napájecí systémy kotlů mohou překročit 3 000 PSI. Stejná přenosná ultrazvuková průtokoměrná svorka na jednotce měří obě aplikace přesně.
Hlavní rozdíl spočívá v tloušťce stěny potrubí. Vysokotlaké-vodní trubky používají silnější stěny, což vyžaduje snímače s větším průnikovým výkonem. Moderní kleště na ultrazvukovém průtokoměru pro vodní instalace automaticky kompenzují, když během nastavování zadáte správnou tloušťku stěny.
Chemický a uhlovodíkový servis
Upevnění na průtokoměru kapaliny je zvláště cenné pro korozivní nebo toxické kapaliny pod tlakem. Zařízení pro chemické zpracování používají tyto měřiče na přívodech do reaktorů, na přenosových linkách rozpouštědel a na výrobních tocích polymerů, kde tlaky dosahují 1 500 PSI nebo vyšší.
Vzhledem k tomu, že kapalina nikdy nepřijde do kontaktu se snímači, kompatibilita materiálu se stává irelevantní. Jedna přenosná svorka na průtokoměru může měřit kyselinu sírovou, hydroxid sodný a čistou vodu ve stejném zařízení-bez ohledu na úrovně tlaku v každém potrubí.

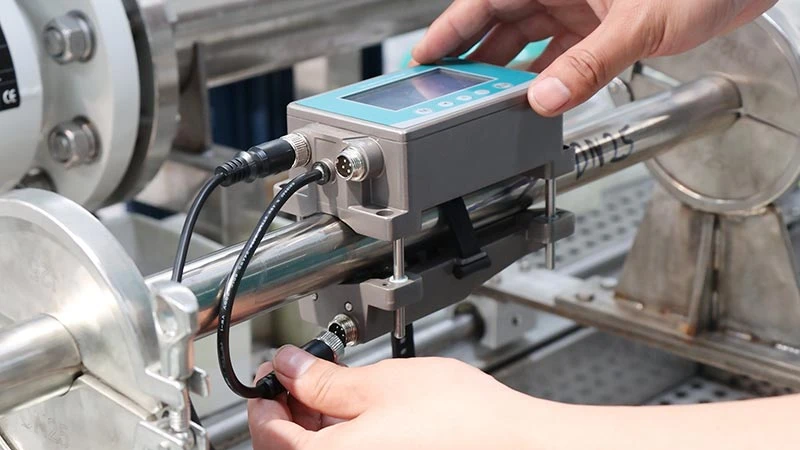

Svorka přenosného ultrazvukového průtokoměru pro tlakové testování
Kategorie přenosných klešťových průtokoměrů nabízí jedinečné výhody ve vysokotlakých{0}}prostředích, kde je potřeba dočasné měření.
Aplikace pro ověřování v terénu
Inženýři používají přenosné ultrazvukové průtokoměrné svorky na přístrojích k ověření přesnosti inline měřiče bez vypínání tlakových systémů. To se ukazuje jako kritické v aplikacích pro převod do úschovy, kde vznikají spory o měření. Technik může nainstalovat svorku na ultrazvukový průtokoměr během několika minut, shromáždit ověřovací data a odstranit je-to vše, zatímco potrubí pracuje na plný tlak.
Rafinerie a chemické závody udržují přenosné jednotky pro řešení problémů s průtokem ve vysokotlakých{0}}procesních tocích. Když má obsluha podezření na problém s čerpadlem nebo špatnou funkcí ventilu, přenosná svorka na ultrazvukovém snímači průtoku poskytuje okamžitá data o průtoku bez přerušení procesu.
Výhody bezpečnosti v tlakových systémech
Instalace tradičních inline měřičů na vysokotlaké-vody vyžaduje odtlakování systému, což představuje bezpečnostní rizika a ztráty ve výrobě. Klešťový průtokoměr tato nebezpečí zcela eliminuje. Během instalace nebo demontáže nedochází k žádnému řezání, svařování nebo pronikání tlakových hranic.
Tato bezpečnostní výhoda se stává kritickou při provozu s nebezpečným materiálem. Svorka na ultrazvukovém průtokoměru na vysokotlakém chlórovém potrubí nebo čpavkovém potrubí představuje nulové riziko uvolnění ve srovnání s instalací zvlhčených součástí průtokoměru.
Technické faktory ovlivňující-výkon ultrazvukového průtokoměru
Přestože tlak neomezuje přímo ultrazvukovou svorku na průtokoměru, přesnost měření ve vysokotlakých aplikacích ovlivňuje několik souvisejících faktorů.
Materiál potrubí a tloušťka stěny
Svorka průtokoměru na typu funguje s různými materiály potrubí, ale vysokotlaké -systémy obvykle používají tlusté-stěnné ocelové potrubí. Tloušťka stěny ovlivňuje útlum ultrazvukového signálu-silnější stěny vyžadují výkonnější měniče nebo alternativní montážní konfigurace.
Standardní převodníky zvládají tloušťku stěny až 25 mm pro ocelové trubky. Kromě toho jsou nutné specializované snímače s vysokou{2}}penetrací nebo reflexní montáž (kde jsou oba snímače namontovány na stejné straně). Svorka ultrazvukového průtokoměru-na vysílači zohledňuje tloušťku stěny během výpočtů nastavení.
Kombinace teploty a tlaku
Vysokotlaké-systémy často zahrnují zvýšené teploty. Zatímco svorka na ultrazvukovém průtokoměru zvládá tlak nezávisle, kombinované extrémní podmínky vyžadují zvážení. Standardní převodníky pracují od -40 stupňů do +150 stupňů, se specializovanými vysokoteplotními modely dosahujícími až 550 stupňů.
Teplota potrubí ovlivňuje výpočty tloušťky stěny a rychlost šíření signálu více než tlak. Instalační parametry kompenzují tyto proměnné. Při uvádění svěrky do provozu na ultrazvukovém měřiči obsluha zadává materiál potrubí, tloušťku stěny a vlastnosti kapaliny. Tlak vstupuje do rovnic pouze ve vztahu k hustotě kapaliny pro výpočty hmotnostního toku.
Svorka Na Ultrazvukový Průtokový Snímač Kvalita Signálu
Moderní technologie svorek na ultrazvukovém snímači průtoku zahrnuje pokročilé digitální zpracování signálu pro udržení přesnosti v náročných podmínkách. Vysokotlaké-systémy s čerpadly nebo regulačními ventily vytvářejí vibrace a turbulence, které mohou ovlivnit stabilitu měření.
Konstrukce ultrazvukového průtokoměru filtruje tyto poruchy pomocí sofistikovaných algoritmů. Doporučené postupy instalace však stále doporučují vyhýbat se místům bezprostředně sousedícím s čerpadly nebo rychle{1}}uzavíracími ventily, kde často dochází k tlakovým rázům.
Skutečná-světová vysokotlaká{1}}svorka ultrazvukového průtokoměru-na aplikacích
Průmyslová zařízení napříč různými sektory demonstrují tlakové schopnosti ultrazvukové technologie svorek na průtokoměru.
Ropný a plynárenský průmysl
Upstream Production: Toky v ústí vrtu, kde tlaky často překračují 3 000 PSI, používají svorky-na měřičích ke sledování výroby, aniž by ve vysokotlakých sběrných systémech vytvářely potenciální místa úniku.
Potrubí středního proudu: Dálkové-přepravní vedení ropy a zemního plynu, které pracují při tlaku 800–1 400 PSIultrazvuková svorka na průtokoměrus pro detekci netěsností a ověření průtoku bez prostupů potrubí.
Rafinace po proudu: Vysokotlaké{0}}procesní proudy v katalytických krakovacích zařízeních, hydrorafinačních zařízeních a frakcionačních kolonách využívají tuto technologii k dočasnému měření během optimalizačních studií. Přenosná svorka ultrazvukového průtokoměru v těchto aplikacích odolává teplotám až 200 stupňů.
Chemické zpracování
Neinvazivní měření prospívají vstupním proudům reaktoru, polymeračním procesům a vysokotlakým -extrakcem. Svorka na průtokoměru kapaliny na přívodním potrubí polyetylenového reaktoru měřící při 1 800 PSI poskytuje kritická data řízení procesu, aniž by byla ohrožena hranice tlaku.
Výroba energie
Systémy napájecí vody kotlů v elektrárnách pracují při 3,000+ PSI. Svorka na ultrazvukovém vodoměru monitoruje tyto průtoky za účelem optimalizace účinnosti a ověření výkonu čerpadla, aniž by vyžadovala nákladné instalace inline vodoměrů.
Výběr správného typu upínacího ultrazvukového průtokoměru
Výběr vhodného upínače ultrazvukového průtokoměru-pro vysokotlaké{1}}provozování vyžaduje kromě jmenovitého tlaku pozornost několika specifikací.
Kritéria výběru převodníku
Přizpůsobte snímač materiálu vaší trubky, průměru a tloušťce stěny. Vysokotlaké-potrubí má obvykle silnější stěny, které vyžaduje:
Snímače s vysokou penetracípro tloušťku stěny 12-25mm
Širokoúhlé-převodníkypro vysokotlaké-trubky velkého průměru
Snímače vysokých-teplotpokud je systém také horký
Standardní převodníky fungují pro většinu aplikací, ale extrémní kombinace tlakové třídy, velikosti potrubí a teploty mohou vyžadovat specializované senzory.
Požadavky na montážní systém
Vysokotlaké{0} nádoby mají často izolaci, povlaky nebo omezený přístup. Přenosná svorka na průtokoměru by měla obsahovat montážní materiál vhodný pro:
Sejmutí a výměna silné izolace
Omezený pracovní prostor kolem vysokotlakého-potrubí
Bezpečné upevnění, které odolává vibracím systému
Rychlá instalace a demontáž pro dočasná měření
Kolejnicové-systémy poskytují nejstabilnější instalaci pro trvalé monitorování, zatímco řetězové-systémy nabízejí flexibilitu pro přenosné aplikace.
Schopnosti zpracování signálu
Pokročilé DSP (Digital Signal Processing) pomáhá udržovat přesnost, když vibrace potrubí nebo turbulence proudění vytvářejí problémy s měřením. Hledejte svorku průtokoměru u modelů s:
Adaptivní zpracování signálu pro různé podmínky průtoku
Filtrování hluku pro čerpací systémy
Automatické řízení zisku pro optimální sílu signálu
Více{0}}cestné měření pro lepší přesnost
Doporučené postupy pro instalaci-upínacích aplikací pro ultrazvukové měřicí přístroje
Správná instalace určuje přesnost měření mnohem více než úrovně tlaku. Dodržujte tyto pokyny pro spolehlivé výsledky s jakoukoli ultrazvukovou svorkou na průtokoměru.
Příprava potrubí
Důkladně očistěte povrch potrubí v místech montáže snímače. Barva, rez nebo vodní kámen ruší akustickou vazbu bez ohledu na vnitřní tlak. Vysokotlaké-potrubí má často ochranné povlaky, které je nutné na malých místech odstranit, aby se senzor mohl dotknout.
Mezi čelo snímače a povrch trubky naneste velkoryse akustickou spojovací hmotu. Tím se eliminují vzduchové mezery, které blokují přenos ultrazvuku. Typ směsi by měl odpovídat provozní teplotě-standardní směsi fungují do 150 stupňů, zatímco specializované směsi zvládají vyšší teploty.
Umístění převodníku

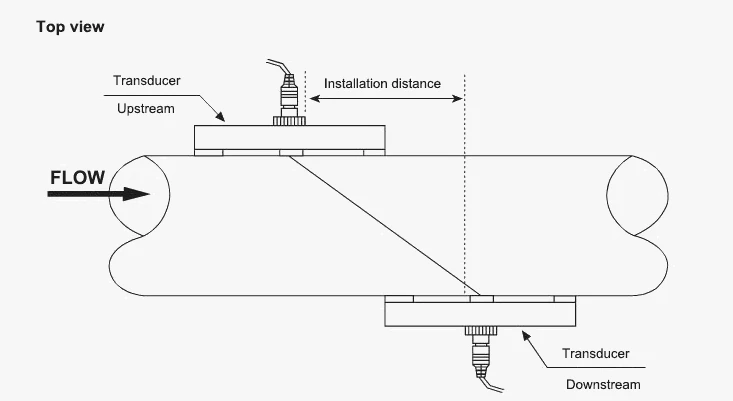

Požadavky na přímé potrubí platí stejně pro vysokotlaké-systémy. Svorka na průtokoměru ultrazvukového typu potřebuje 10 průměrů přímé trubky před a 5 průměrů po proudu pro přesné odečítání. Kolena, ventily a T-kusy vytvářejí poruchy průtokového profilu, které ovlivňují přesnost měření bez ohledu na tlak.
Pro vysokotlaké-aplikace ve stísněných prostorách, kde nelze splnit požadavky na přímé potrubí, zvažte více-svorku ultrazvukového průtokoměru- u konstrukcí, které kompenzují zkreslení profilu průtoku.
Systémové parametry
Během uvádění do provozu zadejte přesné parametry potrubí:
Vnější průměr: Pro přesnost změřte posuvným měřítkem
Tloušťka stěny: Pokud je to možné, použijte ultrazvukový tloušťkoměr
Materiál potrubí: Zvolte přesnou jakost materiálu pro správnou rychlost zvuku
Typ tekutiny: Specifikujte pro správné výpočty hustoty a rychlosti zvuku
Tyto parametry jsou pro přesnost měření důležitější než provozní tlak. Přenosná svorka ultrazvukového průtokoměru na jednotce s nesprávnou tloušťkou stěny způsobí chyby při jakékoli úrovni tlaku.
Údržba a dlouhodobý-výkon
Upínání ultrazvukového průtokoměru-nabízí výrazné výhody v oblasti životnosti-vysokého tlaku a požadavků na údržbu.
Rutinní úkoly údržby
Pravidelná údržba zahrnuje jednoduché kontroly prováděné za chodu systému při plném tlaku:
Zkontrolujte upevnění snímače na bezpečný kontakt
Ověřte, zda spojovací sloučenina nevyschla nebo nedegradovala
Zkontrolujte připojení kabelů a kvalitu signálu
Potvrďte, že vstupy parametrů potrubí zůstávají přesné
Tyto úkoly trvají minuty a nevyžadují žádné vypnutí systému, žádný vstup do omezeného prostoru a žádné následné tlakové zkoušky. Svorku na ultrazvukovém snímači průtoku na kritickém vysokotlakém-tlakém potrubí lze opravovat během normálního provozu.
Dlouhá životnost v tlakové službě
Absence pohyblivých částí a smáčených součástí znamená, že měřicí zařízení nedochází k opotřebení způsobenému tlakem-. Zatímco samotné potrubí se může během desetiletí provozu pod tlakem unavit nebo zkorodovat, upínací průtokoměr zůstane nedotčen, pokud integrita potrubí zůstane dostatečná pro přenos ultrazvuku.
Porovnejte to s inline měřidly ve vysokotlakém{0}}servisu, kde degradace těsnění, opotřebení ložisek a údržba tlakové hranice způsobují trvalé náklady a bezpečnostní obavy. Svorka průtokoměru na typu tyto problémy zcela eliminuje.
Často kladené otázky
Lze upnout na ultrazvukový průtokoměr měřit i při nízkém tlaku?
Ano, moderní ultrazvukové svorky na průtokoměrech pracují v celém rozsahu tlaku od vakua až po maximální jmenovité hodnoty potrubí. Některé pokročilé modely měří až na atmosférický tlak i v ocelových trubkách. Princip měření se automaticky přizpůsobuje změnám hustoty kapaliny souvisejícím s různými tlaky, díky čemuž je jeden metr vhodný pro aplikace s nízkým i vysokým-tlakem.
Ovlivňuje tloušťka stěny potrubí vysoko{0}}měření vysokého tlaku pomocí svorky-na měřičích?
Tloušťka stěny ovlivňuje vzdálenost přenosu signálu, ale ne tlakovou kapacitu. Tlustší stěny vysokotlakého-potrubí vyžadují výkonnější snímače a mohou vyžadovat užší rozestupy snímačů. Přenosná svorka na průtokoměru kompenzuje tloušťku stěny během nastavování a zajišťuje přesné odečty bez ohledu na specifikace tlakové třídy potrubí. Pro výpočet správných cest signálu musíte zadat správnou tloušťku stěny vysílače.
Existují omezení tlaku pro plastové trubky s nasazenou svorkou ultrazvukového průtokoměru-?
Omezení vychází z jmenovitého tlaku potrubí, nikoli z průtokoměru. Trubky z HDPE nebo PVC mají nižší tlak než ocel, ale svorka na ultrazvukovém průtokoměru měří přesně v rámci bezpečného provozního rozsahu trubky. Uvědomte si, že plastové trubky se mohou pod tlakem roztahovat, což vyžaduje kompenzaci průměru v nastavení měřiče pro aplikace s vysokou-přesností.
Jaká je přesnost upnutí-ve srovnání s inline měřiči ve vysokotlakých systémech-?
Přesnost přechodu-u typu ultrazvukového průtokoměru se obvykle pohybuje od ±0,5 % do ±2 % odečtu, což je srovnatelné s kvalitními inline průtokoměry. Hlavní rozdíl v přesnosti pramení spíše z kvality instalace a kalibrace než z vlivů tlaku. Inline měřiče mohou mít drobné výhody v extrémně turbulentních vysokotlakých-tocích, kde záleží na přesném profilování průtoku, ale pro většinu aplikací funguje svorka na ultrazvukovém snímači průtoku ekvivalentně.
Závěrečné úvahy
Otázka, zda technologie ultrazvukového průtokoměru-dokáže zvládnout vysoký tlak, má jasnou odpověď: tlak sám o sobě nepředstavuje žádné omezení pro správně zvolenou a nainstalovanou svorku-na měřičích. Princip vnější montáže znamená, že nenavrhujete tlakovou nádobu-, ale senzory montujete na stávající tlakovou hranici.
Vaše kritéria výběru by se měla zaměřit spíše na charakteristiky potrubí, vlastnosti kapalin a prostředí instalace než na jmenovité hodnoty tlaku. Přizpůsobte specifikace převodníku tloušťce stěny a teplotě. Zajistěte odpovídající rovné úseky potrubí pro přesné měření. Použijte správnou akustickou spojku a zajistěte montáž.
Pro vysokotlaké aplikace od distribuce vody 500 PSI až po zpracování uhlovodíků 5 000 PSI poskytuje ultrazvukový měřič přesné a spolehlivé měření bez bezpečnostních rizik, složitosti instalace a neustálé údržby v souvislosti s tlakovými-měřidly pronikajícími do potrubí.
