Průmyslové měřicí systémy se v letech 2020 až 2025 dramaticky vyvíjely díky pokrokům v digitálním zpracování signálu, které zásadně změnily možnosti externího snímání. Ultrazvukové průtokoměry typu Clamp on nyní poskytují přesnost v rozmezí ±0,5 % až ±2 % odečtu napříč různými průměry potrubí, přičemž výkon opakovatelnosti dosahuje ±0,2 %-úrovně výkonu, která zpochybňuje tradiční předpoklady o -neinvazivních omezeních měření. Toto technologické vyspělost přetváří způsob, jakým zařízení přistupují k monitorování toku, zejména tam, kde přerušení procesu přináší významné provozní nebo bezpečnostní důsledky.
Paradox přesnosti: Pochopení toho, co vlastně znamená „přesný“.
Specifikace přesnosti upínacích ultrazvukových průtokoměrů vytvářejí klamnou jednoduchost. Tvrzení výrobce o „přesnosti ± 1 %“ skrývá vrstvy podmíněných faktorů, které určují skutečný-výkon.
Přesnost měření se výrazně liší podle průměru potrubí: zařízení dosahují ±1,5 % plného rozsahu u potrubí DN Větší nebo rovné 50 mm, ale přesnost klesá na ±3,5 % plného rozsahu u menších potrubí DN<50mm. This diameter-dependent performance stems from fundamental acoustic physics. Smaller pipes provide less acoustic pathway for ultrasonic signals, reducing signal-to-noise ratios and introducing measurement uncertainty.
Rovnice přesnosti obsahuje několik proměnných:
Technologie tranzitního času vzorkuje profily proudění výjimečně vysokou rychlostí. Pokročilé systémy vzorkují průřez průtoku-80krát za sekundu a generují-údaje o průtoku s vysokým rozlišením, které zvyšují stabilitu a opakovatelnost měření. Tato vzorkovací frekvence však předpokládá ideální akustickou vazbu mezi měniči a stěnami potrubí-, což je stav, který se zřídka zachová ve všech prostředích instalace.
Teplotní vlivy přinášejí další složitost. Profesionální-svorka na systémech funguje v teplotním rozsahu od -40 stupňů do +550 stupňů (-40 stupňů F až +1022 stupňů F), ale tepelná roztažnost mění rozměry potrubí a akustické rychlosti způsoby, které ovlivňují přesnost měření. Sofistikované jednotky obsahují algoritmy automatické kompenzace teploty, zatímco základní modely mohou vyžadovat ruční kalibraci.
Dopady rozsahu rychlosti se projevují při extrémech proudění.Typické systémy poskytují ±1,0 % přesnosti čtení od 1,5 do 40 ft/s (0,5 až 12,0 m/s), ale přesnost klesá na ±0,015 ft/s (±0,0046 m/s) při rychlostech pod 1,5 ft/s. Tato přechodová zóna představuje kritickou úvahu pro aplikace s proměnlivými podmínkami průtoku nebo prodlouženými provozními obdobími s nízkým-průtokem.
Tři měřící pilíře, které určují skutečný výkon
Kvalita signálu: Základní vrstva
Šíření akustické vlny stěnami potrubí se řídí složitými fyzikálními principy. Měření doby přenosu závisí na čistém příjmu signálu na přijímacích převodnících, ale integritu signálu zhoršuje několik faktorů.
Materiálové složení potrubí tvoří primární proměnnou. Ocelové trubky s jednotnou tloušťkou stěny usnadňují předvídatelné akustické spojení. Stav materiálu potrubí však významně ovlivňuje přesnost-hladké a homogenní trubky poskytují podstatně lepší výsledky než trubky s drsným povrchem, tvorbou kotel nebo korozí. Tvárná litina-potažená betonem představuje nesoulad akustické impedance. Plastové trubky s proměnnou hustotou stěny vytvářejí rozptyl signálu.
Přítomnost vzduchových bublin nebo pevných částic v tekutině narušuje šíření ultrazvukových vln, což přímo ovlivňuje přesnost měření a vyžaduje správnou úpravu tekutiny. Toto omezení se stává zvláště relevantní v aplikacích odpadních vod, provzdušňovaných procesních proudech nebo systémech se strhávaným plynem. Technologie doby přepravy předpokládá homogenní kapalinu s minimálním obsahem částic-předpoklady, které jsou v reálných provozních prostředích často porušovány.
Algoritmy zpracování signálu se snaží kompenzovat suboptimální podmínky. Pokročilé systémy využívají indikátory kvality signálu a funkce automatického nastavení, které se přizpůsobují měnícím se podmínkám průtoku a snižují požadavky na manuální kalibraci. Tyto adaptivní algoritmy představují primární technický rozdíl mezi jednotkami profesionální{2}}třídy a úspornými svorkami.
Přesnost instalace: Kritický multiplikátor
Přesnost závisí zásadně na správném umístění senzoru-nevhodné umístění, překážky v blízkosti nebo ohyby potrubí způsobují chyby měření, které se v technických listech nikdy nezmiňují. Instalační výzva přesahuje jednoduchou montáž převodníku.
Požadavky na přímé potrubí před a po proudu se liší podle generace technologie. Tradiční systémy vyžadovaly 10-20 průměrů potrubí s přímým vedením proti proudu a 5-10 průměrů po proudu, aby se vytvořily stabilní profily proudění. Moderní systémy využívající technologii FlowDC si zachovávají specifikovanou přesnost se vstupními úseky kratšími než 2 x DN, a to i při narušených profilech proudění – podstatný pokrok pro modernizace s omezeným prostorem.
Oddělovací vzdálenost snímače se řídí přesnými geometrickými požadavky určenými průměrem potrubí, tloušťkou stěny a rychlostí zvuku tekutiny. Instalační pomůcky nyní poskytují grafickou zpětnou vazbu. Profesionální systémy zobrazují kvalitu signálu a přesnost rozmístění snímačů graficky během nastavování, což umožňuje instalačním technikům ověřit optimální umístění před dokončením instalace.
Dlouhodobá-stabilita spojení je důležitá stejně jako počáteční instalace.Špičkové systémy využívají silikonovou spojku, která tvrdne jako pryž a vytváří trvalé akustické spojení chráněné proti vlhkosti, odpařování a degradaci prostředí. Standardní akustické gely se v průběhu měsíců nebo let zhoršují a postupně snižují přesnost měření díky snížené účinnosti vazby.
Charakteristika kapaliny: Proměnná, kterou nikdo neřídí
Vlastnosti kapalin zavádějí proměnné měření, které značně přesahují úvahy o viskozitě. Zapněteultrazvukový průtokoměrs efektivně měřit různé kapaliny, ale naráží na omezení u kapalin s extrémně nízkou nebo vysokou{0}}viskozitou, kde je přesnost ohrožena. Rozsah viskozity obvykle sahá od vod-jako kapaliny až po lehké oleje, ačkoli konkrétní limity se liší podle výrobce.
Rychlost zvuku v měřené tekutině představuje kritický parametr. Voda o teplotě 20 stupňů vykazuje rychlost zvuku kolem 1480 m/s, ale tato hodnota se mění s teplotou, tlakem a obsahem rozpuštěných látek. Uhlovodíky vykazují různé akustické vlastnosti. Chemické roztoky vyžadují individuální charakterizaci. Pokročilé systémy měří rychlost zvuku současně s průtokem a poskytují specifická data-pro materiál, která umožňují funkce procesní analýzy včetně diferenciace médií a sledování složení.
Možnost obousměrného toku zvyšuje provozní flexibilitu. Technologie tranzitního času měří tok nezávisle na směru, přičemž systémy přesně detekují tok vpřed i vzad, aniž by bylo nutné upravovat nebo rekonfigurovat zařízení. Tato schopnost se osvědčuje v systémech s periodickou reverzací průtoku nebo ve složitých hydraulických sítích.
Výkonnostní benchmarky: Jak se srovnávají s alternativami

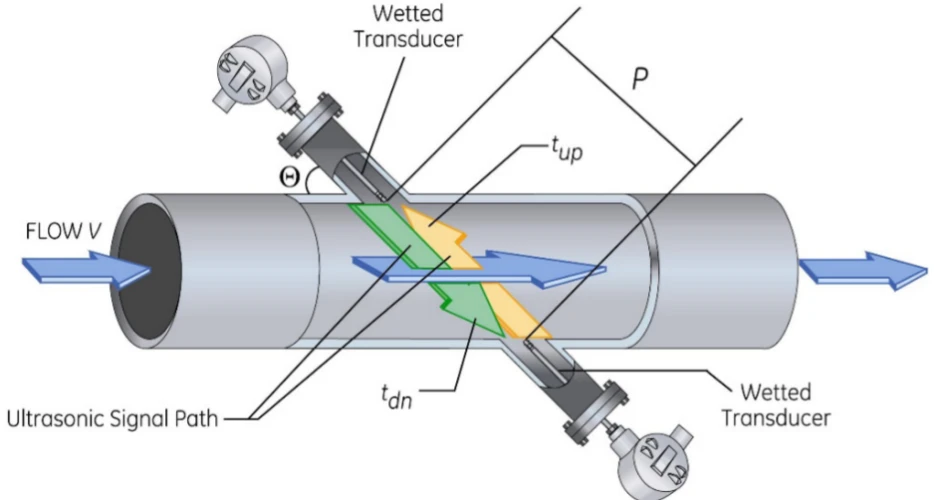

Inline ultrazvukové srovnání
Inline ultrazvukové měřiče udržují snímače v přímém kontaktu s procesní kapalinou, čímž se eliminují akustické ztráty stěn potrubí. Tato výhoda konfigurace poskytuje vynikající přesnost ve srovnání s upínacími konstrukcemi, především díky snížené degradaci signálu z přenosu stěnou potrubí, efektům změny měřítka a nekonzistentnosti instalace.
Rozdíl přesnosti se obvykle pohybuje od 0,3 % do 0,5 % ve prospěch inline konstrukcí. Tato výhoda však přináší značné náklady na instalaci a údržbu. Inline systémy vyžadují odstavení procesu, řezání trubek a integraci cívek. Montáž svorek na jednotky za méně než 60 minut bez přerušení průtoku.
Žádosti o převod do úschovy ilustrují výběrová kritéria.Inline ultrazvukové měřiče zůstávají upřednostňovány pro přenosy do úschovy a aplikace fiskálního měření, kde se vlastnictví tekutin mezi stranami mění a přesnost měření přímo určuje finanční transakce. Dodatečná přesnost ospravedlňuje vyšší složitost instalace a náklady. Pro monitorování procesů, správu energie a provozní optimalizaci poskytují upínací systémy dostatečnou přesnost při podstatně nižších celkových nákladech na vlastnictví.
Elektromagnetická alternativa
Zásuvné elektromagnetické měřiče obvykle nabízejí přesnost odečítání ±1,0 % a umístí je mezi špičkové-kleště na systémech (±0,5 %) a standardní kleště na jednotkách (±1–2 %). Přesnost však představuje pouze jeden rozměr technologického srovnání.
Elektromagnetické měřiče vyžadují prostup potrubím a odpichem za tepla. Instalační procesy zaberou více než 2 hodiny a stojí stovky až tisíce dolarů na místo, často vyžadují specializované dodavatele, pokud nejsou k dispozici zkušení pracovníci. Invazivní design představuje potenciální místa úniku a vyžaduje průběžnou údržbu, aby se zabránilo zanášení elektrody hromaděním nečistot.
Elektromagnetické vkládací sondy snímají pouze malou část průtokového profilu kvůli jejich spodní -namontované konstrukci senzoru a mohou generovat vířivé proudy, které způsobují nepřesné údaje. Svorka na systémech zabraňuje těmto problémům s rušením proudění díky vnější montáži, která ponechává proudění zcela nerušené.
Kontrola reality mechanického měřiče
Mechanické měřiče s turbínami nebo výtlačnými mechanismy čelí zásadním omezením v oblasti nízké-přesnosti průtoku. Svorka na ultrazvukových systémech udržuje přesnost v širším rozsahu průtoku s vynikajícím rozšířeným nízkým-průtokem ve srovnání s mechanickými alternativami. Mechanické měřiče také zavádějí tlakovou ztrátu omezením průtoku, zatímco upínací konstrukce vytváří nulovou tlakovou ztrátu.
Kontrast požadavků na údržbu se ukazuje stejně významný. Mechanické měřiče obsahují pohyblivé součásti podléhající opotřebení, kalibračnímu posunu a případnému selhání. Svorka na ultrazvukových systémech nemá žádné pohyblivé části, žádné O-kroužky, žádná těsnění a žádné únikové cesty vyžadující monitorování, údržbu nebo výměnu,-zaručující dlouhodobou-provozní spolehlivost s minimálními požadavky na servis.
Pět aplikačních scénářů: Kdy je přesnost dostatečná (a kdy ne)
Scénář 1: Monitorování distribuce komunální vody
Společnost poskytující veřejné služby s 500 zaměstnanci nasadila svorky na ultrazvukové průtokoměry ve 45 distribučních bodech, aby stanovila základní vzorce spotřeby a identifikovala systémové ztráty. Specifikace přesnosti ±1 % splnila požadavky, protože aplikace upřednostnila analýzu trendů před absolutní přesností.
Rozhodující se ukázala instalace bez přerušení provozu. Obslužný program dokončil celé nasazení během normálního provozu, přičemž se vyhnul upozorněním zákazníků, tlakovým zkouškám a bakteriologickému převzorkování, které by vyvolaly úpravy potrubí. Sběr dat začal okamžitě a zachycoval sezónní výkyvy v letních a zimních cyklech poptávky.
Ekonomická analýza odhalila přesvědčivou hodnotu.Celkové náklady na instalaci činily v průměru 2 800 USD na měřicí bod oproti 8 500 USD za vložení elektromagnetických alternativ vyžadujících horké kohoutky a instalace ventilů. Snížení nákladů o 68 % umožnilo monitorování v dalších bodech, které by rozpočtová omezení vyloučila s dražšími technologiemi.
Scénář 2: Energetická optimalizace systému HVAC
250-firma poskytující profesionální služby implementovala upgrady systému správy budov s cílem snížit spotřebu energie o 30 %. Monitorování chladicích a kotlových okruhů vyžadovalo přesné, ale nikoli laboratorní měření.Svorka na ultrazvukovém průtokoměruposkytují přesné, neinvazivní{0}}měření průtoku kapaliny s vysokou přesností dostatečnou pro aplikace energetického managementu.
Přesnost ±1,5 % umožnila spolehlivé výpočty ΔT × průtoku pro monitorování tepelné energie. V kombinaci s teplotními čidly v přívodních a vratných bodech systém sledoval účinnost přenosu tepla v různých podmínkách zatížení. Budova dosáhla 27% snížení spotřeby energie během 18 měsíců díky optimalizaci umístění zařízení a nastavených hodnot na základě dat-.
Dostupnost údržby určuje dlouhodobou-hodnotu. Snímače namontované externě na obnaženém potrubí umožňovaly kontrolu a ověřování bez izolace systému. Pět-letá provozní data potvrdila stabilitu měření bez požadavků na posun nebo rekalibraci.
Scénář 3: Ověření chemického procesu (tam, kde selhalo)
180-členná chemická výrobní operace se pokusila nahradit elektromagnetické měřiče pro přenos do úschovy za svorky na ultrazvukových jednotkách pro přenosy vysoce hodnotných speciálních chemikálií. Iniciativa se nezdařila do 90 dnů navzdory pečlivé instalaci a kalibraci.
Přítomnost pevných částic a mírné změny viskozity v procesním proudu narušily šíření ultrazvukových vln, což způsobilo nekonzistence měření, které porušovaly smluvní požadavky na přesnost. Měsíční nesrovnalosti v odsouhlasení přesáhly 2,5 %, což vyvolalo spory se zákazníky a finanční úpravy.
Společnost se vrátila k inline ultrazvukovým měřičům pro aplikace s přepravou do úschovy, přičemž si ponechala svorky na jednotkách pro interní monitorování procesů. Tento hybridní přístup přiřadil každou technologii jejímu optimálnímu případu použití-inline měřičů, kde absolutní přesnost odůvodnila náklady, upnutí na jednotky, kde provozní pohodlí a přiměřená přesnost splňovaly požadavky.
Scénář 4: Dočasný audit toku a detekce netěsností
75členný dodavatel správy zařízení se specializuje na audity ztrát vody pro průmyslové klienty. Přenosné svěrky na ultrazvukových průtokoměrech umožňují rychlé nasazení napříč klientskými pracovišti bez nutnosti odstávek procesu nebo úprav potrubí.
Přenosné ultrazvukové průtokoměry se svorkou{0}}na snímačích se ukázaly jako jedinečně vhodné pro namátkovou kontrolu, ověřování přesnosti instalovaných měřičů a sloužící jako dočasné zástupné symboly při výměně měřičů. Tým dodavatele nainstaluje měřicí body během 10–15 minut, sbírá data po dobu 24–72 hodin a poté se přemístí do následných auditních zón.
Opakovatelnost je pro detekci netěsností důležitější než absolutní přesnost. Konzistentní měření umožňuje srovnání mezi očekávaným a skutečným průtokem v distribučních uzlech. Nesrovnalosti přesahující 5 % vedou k podrobnému vyšetřování. Tento přístup identifikoval úniky v průměru 18 % toku systému v kontrolovaných zařízeních, což generuje okamžitou návratnost investic díky sníženým nákladům na vodu.
Scénář 5: Kvalifikace farmaceutické výroby
Validační tým farmaceutické společnosti vyhodnotil svorku na ultrazvukových průtokoměrech pro monitorování distribuce vody pro injekce (WFI). Regulační prostředí vyžadovalo zdokumentovanou přesnost a sledovatelnost.
Výrobce poskytl kalibraci s certifikací ISO17025 navazující na národní standardy s dokumentovanou nejistotou 1 % naměřené hodnoty a opakovatelností 0,15 %. Protokoly kvalifikace instalace, provozní kvalifikace a kvalifikace výkonu ověřovaly přesnost s referenčními normami při třech průtokech v provozním rozsahu.
Systém prošel validací s dokumentovanou přesností ±0,8 % v celém provozním rozsahu. Proces validace však odhalil důležitost pravidelného ověřování přesnosti v 5letých intervalech u aplikací, kde má přesnost měření zvláštní význam. Požadavek na pravidelnou rekalibraci byl začleněn do programu preventivní údržby na místě.
Rámec pro rozhodování o přesnosti: Správná volba
Výběr typu upínacího ultrazvukového průtokoměru vyžaduje systematické hodnocení nad rámec zveřejněných specifikací přesnosti. Vhodnost určují tři rozhodovací kritéria:
Finanční tolerance pro nejistotu měření.Aplikace, kde odchylka 1–2 % vytváří materiálový finanční dopad, vyžadují inline měřiče nebo alternativní technologie s ověřenou vyšší přesností. Monitorování procesů, správa energie a provozní optimalizace obvykle tolerují rozsah přesnosti, který systémy kvality upínají.
Omezení instalace a požadavky na provozní kontinuitu.Zařízení, která nejsou schopna zastavit procesy pro instalaci měřidel, účinně eliminují možnosti inline. Technologie Clamp on se stává výchozí volbou spíše podle procesních požadavků než podle preferencí měření. Neinvazivní -design eliminuje řezání potrubí a přerušení procesu, minimalizuje složitost instalace a umožňuje rychlé nasazení.
Vlastnosti kapalin a potrubí v přijatelných mezích.Materiál potrubí, tloušťka stěny, stav povrchu, viskozita kapaliny a obsah částic ovlivňují přesnost měření-podmínky vyžadující pečlivé vyhodnocení s ohledem na požadavky aplikace. Čisté kapaliny v hladkých trubkách optimalizují výkon. Náročné podmínky s provzdušňovanými kapalinami, kaly nebo vysoce viskózními materiály mohou vyžadovat alternativní přístupy k měření.
Specifikace přesnosti představuje strop, nikoli záruku.Skutečná{0}}přesnost závisí na kvalitě instalace, podmínkách prostředí a vlastnostech kapaliny. Profesionální instalace se správným posouzením místa, ověřením polohy snímače a prvotním ověřením kalibrace určuje, zda se zveřejněné specifikace promítnou do provozní reality.
Pokročilé úvahy: Nad rámec základní přesnosti
Zpracování signálu a odolnost proti šumu
Moderní svorky na ultrazvukových průtokoměrech využívají digitální zpracování signálu pro-špičkovou přesnost, odolnost proti šumu a vysokou-rychlost aktualizace dat. Tyto schopnosti zpracování filtrují elektromagnetické rušení, mechanické vibrace a akustický šum, které by jinak zhoršovaly kvalitu měření.
Sofistikované algoritmy rozlišují mezi signály-vyvolanými prouděním a okolním hlukem. Adaptivní filtrování se v reálném{2}}čase přizpůsobuje měnícím se podmínkám. Pokročilé diagnostické funkce včetně indikátorů kvality signálu poskytují nepřetržitou zpětnou vazbu o spolehlivosti měření a zdraví systému.
Více{0}}proměnná integrace měření
Samotný průtok málokdy vypráví celý proces. Pokročilé upínací systémy měří rychlost zvuku současně s průtokem a poskytují specifická data-pro materiál, která umožňují procesní analýzu včetně diferenciace médií a monitorování koncentrace. Tato více-parametrová schopnost přeměňuje průtokoměry na analytické nástroje.

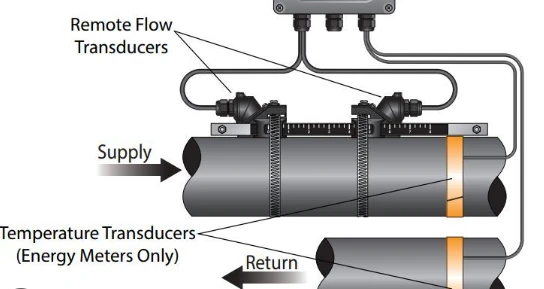

Měření tepelné energie vyžaduje integraci teploty. Systémy vybavené termočlánkovými vstupy vypočítávají množství tepla na základě teplotního rozdílu a naměřeného průtoku, což umožňuje přímé měření BTU nebo kWh pro aplikace HVAC a procesní vytápění.
Poměr ztlumení a flexibilita rozsahu
Ultrazvuková technologie Clamp on poskytuje široké poměry ztlumení umožňující přesné měření v širokém rozsahu rychlostí. Tato flexibilita rozsahu se osvědčuje v systémech s proměnlivou poptávkou, kde mechanické měřiče ztrácejí přesnost při nízkých průtokech.
Praktický provozní rozsah je typicky 100:1 nebo více, od minimální detekovatelné rychlosti kolem 0,1 m/s do maximální rychlosti 10-15 m/s. Tato řada pokrývá většinu kapalných aplikací bez potřeby různých velikostí měřidel nebo technologií.
Doporučené postupy instalace: Maximalizace dosažené přesnosti
Přesnost specifikace listu předpokládá správnou instalaci. Skutečný-výkon závisí na kvalitě provedení v několika dimenzích:
Posouzení místa předchází umístění snímače.Zkontrolujte stav potrubí v navrhovaných montážních místech. Ověřte rovnoměrnost tloušťky stěny. Zkontrolujte vnější nátěry, které mohou ovlivnit akustickou vazbu. Identifikujte přímé vedení potrubí před a po proudu. Zaznamenejte všechny překážky, ventily nebo kolena do 20 průměrů potrubí.
Kvalita akustické vazby určuje dlouhodobou-stabilitu.Důkladně očistěte montážní povrchy, odstraňte nečistoty, mastnotu, barvu nebo korozi. Aplikujte permanentní silikonovou akustickou spojku, která ztvrdne pro ochranu proti vlhkosti a zabrání degradaci spojky odpařováním nebo vlivy prostředí. Ověřte kontakt snímače po celém montážním povrchu bez mezer nebo vzduchových kapes.
Ověřovací testování potvrzuje úspěšnost instalace.Používejte instalační pomůcky, které graficky zobrazují kvalitu signálu a přesnost rozmístění snímačů a umožňují optimalizaci-v reálném čase během nastavování. Porovnejte počáteční hodnoty s očekáváním procesu nebo referenčními měřeními. Zdokumentujte základní přesnost a metriky síly signálu pro budoucí srovnání.
Ochrana životního prostředí prodlužuje životnost.Robustní konstrukce s-nárazovými polykarbonátovými kryty a antikorozními-nátěry poskytuje odolnost v drsných průmyslových prostředích. Chraňte elektroniku před přímým ostřikem vody, extrémními teplotami a fyzickými nárazy. Ověřte, že stupně ochrany proti vniknutí odpovídají podmínkám prostředí instalace.
Často kladené otázky
Jaká je přesnost upnutí na ultrazvukových průtokoměrech v porovnání s inline ultrazvukovými měřiči?
Inline ultrazvukové měřiče poskytují vynikající přesnost ve srovnání s upínacími konstrukcemi díky eliminované degradaci signálu z přenosu stěn potrubí, změny měřítka a instalačních proměnných, díky čemuž jsou preferovány pro aplikace s přepravou do úschovy. Výhoda přesnosti se obvykle pohybuje v rozmezí 0,3 až 0,5 %, ale inline systémy vyžadují zastavení procesu a trvalé úpravy potrubí, kterým se upnutí na jednotkách zcela vyhýbá.
Jaké faktory nejvýrazněji ovlivňují přesnost měření v reálném{0}}světě?
Stav materiálu potrubí, hladkost povrchu, rovnoměrnost tloušťky stěny a přítomnost vzduchových bublin nebo pevných částic v tekutině představují primární faktory ovlivňující přesnost měření. Správné umístění senzoru a přímá délka potrubí proti proudu také významně ovlivňují výkon. Kvalita instalace je často důležitější než rozdíly ve specifikacích mezi konkurenčními produkty.
Může upnutí na ultrazvukových průtokoměrech dosáhnout přesnosti přenosu?
Obecně ne. Aplikace pro převod do úschovy a fiskální měření, kde změny vlastnictví tekutin mezi stranami obvykle vyžadují inline ultrazvukové měřiče kvůli jejich vynikající přesnosti a snížené nejistotě měření. Špičkové-svěrky na systémech s ověřenou kalibrací a optimálními instalačními podmínkami však mohou splnit některé požadavky na přenos do úschovy, kde smluvní tolerance umožňují přesnost ±0,5–1,0 %.
Jak průměr potrubí ovlivňuje dosažitelnou přesnost?
Přesnost měření se liší v závislosti na velikosti potrubí: systémy dosahují ±1,5 % pro trubky DN větší nebo rovné 50 mm, ale přesnost klesá na ±3,5 % pro menší trubky DN<50mm. Larger diameter pipes provide longer acoustic pathways and better signal-to-noise ratios. Small pipe applications below 1" (25mm) require careful product selection and installation optimization to achieve specified accuracy levels.
Jakou údržbu vyžadují svorky na ultrazvukových průtokoměrech pro trvalou přesnost?
Tyto systémy nemají žádné pohyblivé části, O-kroužky nebo těsnění, které by vyžadovaly monitorování nebo výměnu, a poskytují dlouhodobý-spolehlivý provoz s minimální údržbou. Primární údržba zahrnuje pravidelné ověřování integrity vazby převodníku a kvality signálu. U kritických aplikací pravidelné ověřování přesnosti v 5letých intervalech s případnou rekalibrací zajišťuje trvalý výkon.
Ovlivňují teplotní extrémy přesnost měření?
Ano, i když se účinky liší podle návrhu systému. Profesionální upínací systémy fungují v teplotním rozsahu od -40 stupňů do +550 stupňů při zachování specifikací přesnosti. Teplota ovlivňuje oba rozměry potrubí prostřednictvím tepelné roztažnosti a rychlosti zvuku tekutiny. Pokročilé systémy zahrnují automatickou teplotní kompenzaci, zatímco základní modely mohou vyžadovat ruční nastavení při extrémních teplotách.
Klíčové věci
Moderní klešťové ultrazvukové průtokoměry poskytují přesnost ±0,5 % až ±2 % s opakovatelností ±0,2 % v různých aplikacích, což zpochybňuje předpoklady o omezeních neinvazivního měření-
Přesnost se výrazně liší podle průměru potrubí: ±1,5 % pro DN Větší nebo rovna 50 mm, snížení na ±3,5 % pro DN<50mm due to fundamental acoustic physics constraints
Skutečný{0}}výkon závisí kriticky na stavu potrubí, vlastnostech kapaliny, kvalitě instalace a správném umístění senzoru-faktorů, které často překračují význam specifikace listu
Inline ultrazvukové měřiče si zachovávají výhodu přesnosti 0,3 až 0,5 % oproti upínacím konstrukcím, díky čemuž jsou preferovány pro přenos do úschovy, zatímco upínací jednotky vynikají při monitorování procesů a provozních aplikacích
Instalace bez přerušení procesu, nulová tlaková ztráta a minimální požadavky na údržbu vytvářejí přesvědčivé výhody celkových nákladů na vlastnictví i přes mírně nižší absolutní přesnost
