Ultrazvukové průtokoměryse dále dělí na tři typy:
01
Upněte-na ultrazvukové průtokoměry
02
Ultrazvukový průtokoměr-namontovaný na potrubí
03
Ultrazvukový průtokoměr typu vložení{0}

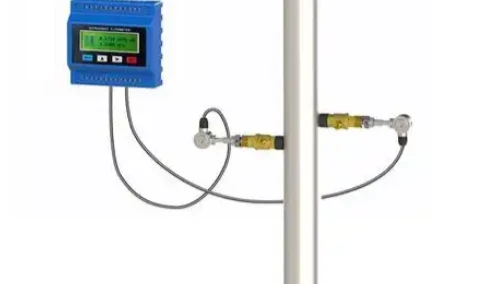

Upněte-na ultrazvukové průtokoměry
Svorkové-ultrazvukové průtokoměry jsou nejstarší vyráběné, uživatelům nejznámější a nejrozšířenější ultrazvukové průtokoměry. Nevyžadují žádné přerušení potrubí pro instalaci snímače a jsou připraveny k použití ihned po připojení, plně ztělesňují vlastnosti jednoduché instalace a pohodlného ovládání.
Kvůli faktorům, jako jsou porézní materiály, špatná vodivost zvuku, těžká koroze nebo mezery mezi výstelkou a vnitřním prostorem potrubí, však dochází u některých potrubí k výraznému zeslabení ultrazvukového signálu, což znemožňuje správné měření pomocí svorky-ultrazvukové průtokoměry. Proto byly vyvinuty ultrazvukové průtokoměry-se sekcemi potrubí.

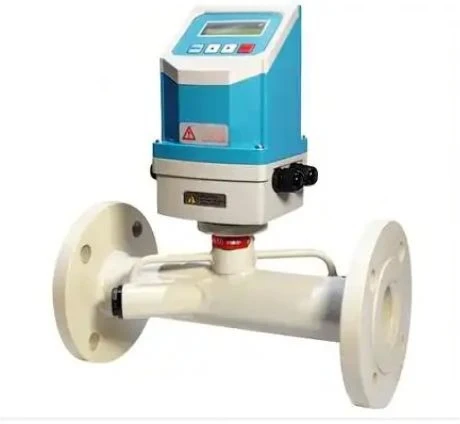

Ultrazvukový průtokoměr-namontovaný na potrubí
Ultrazvukový průtokoměr-namontovaný na trubce integruje převodník a měřicí trubici do jedné jednotky, čímž řeší potíže s měřením vlastní externě namontovaným průtokoměrům. Nabízí také vyšší přesnost měření než jiné ultrazvukové průtokoměry. Obětuje však výhodu instalace s nepřetržitým průtokem, kterou lze nalézt u externě namontovaných průtokoměrů, což vyžaduje řezání trubky pro instalaci převodníku.
Ultrazvukový průtokoměr typu vložení{0}
Mezi tyto dva patří vkládací-typ ultrazvukového průtokoměru. Instalace může být provedena bez přerušení toku. Do trubky naplněné vodou se pomocí specializovaných nástrojů vyvrtá otvor- a do trubky se vloží snímač. Protože je snímač uvnitř potrubí, jeho přenos a příjem signálu prochází pouze měřeným médiem, nikoli stěnou potrubí nebo výstelkou. Proto jeho měření není omezeno kvalitou potrubí ani materiálem výstelky.
